Przeglądarka modeli IFC/CDE
W interfejsie mobilnym została udostępniona funkcjonalność, która pozwala na przeglądanie modelu 3D projektu, który został zintegrowany z aplikacją AMAGE.
Do przeglądania modelu IFC wykorzystywane jest połączenie do środowiska BIM/IFC firmy Catenda Catenda Hub lub tożsame. Wymagana jest konfiguracja połączenia poprzez interfejs API. Opisane jest to w głównej dokumentacji systemu.
|
| Do poprawnej pracy tej funkcjonalności wymagane jest bezpośrednie połączenie danego urządzenia mobilnego z serwerami środowiska CDE firmy Catenda. |
Przeglądarka modeli CDE

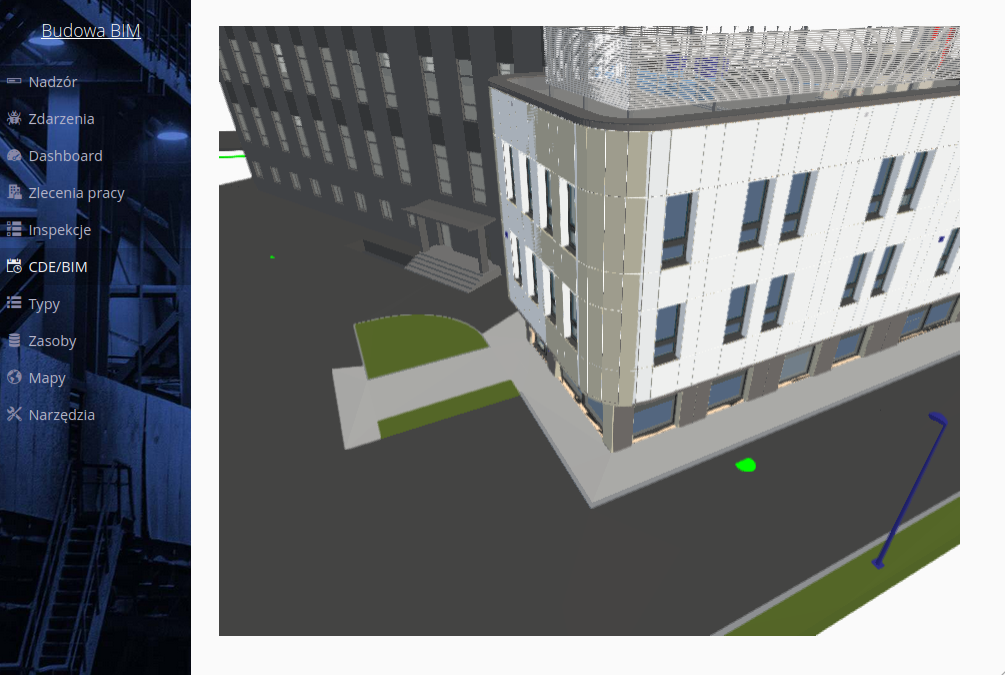

W systemie w menu głównym pojawia się link CDE/BIM po jego wybraniu w głównym oknie ładuje się widok modelu 3D, który pobierany jest bezpośrednio ze środowiska CDE i przez niego wizualizowany.
Przeglądanie określonych elementów

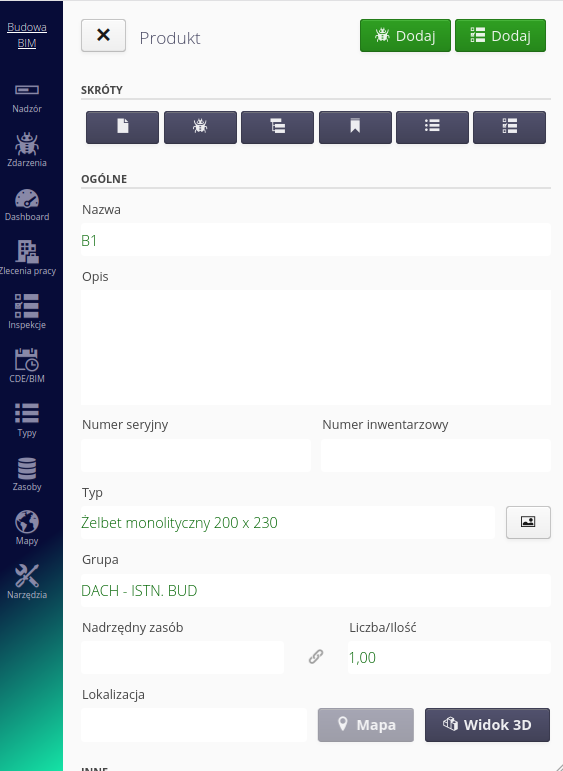

W przeglądarce zasobów po wybraniu dowolnego zasobu mamy możliwość nawigacji bezpośrednio do widoku w modelu 3D. Za pomocą przycisku Widok 3D mamy możliwość przejścia do tego widoku.

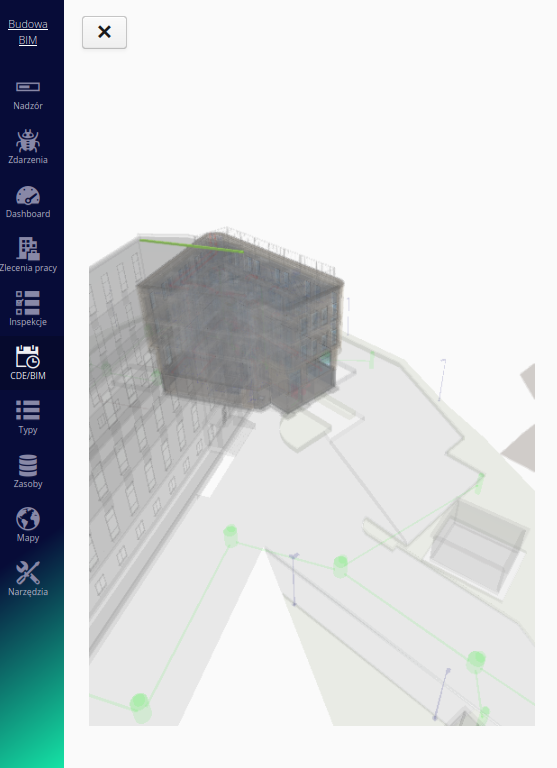

Po wybraniu tego przycisku ładuje się okno przeglądarki modelu pełnego systemu. Po jego całkowitym załadowaniu element zostaje zaznaczony (tutaj na zielono) oraz wszystkie inne elementy zostają przedstawione w formie przeźroczystej. Ułatwia to lokalizację elementu oraz określenie położenia w kontekście całego modelu
Przeglądanie modeli IFC

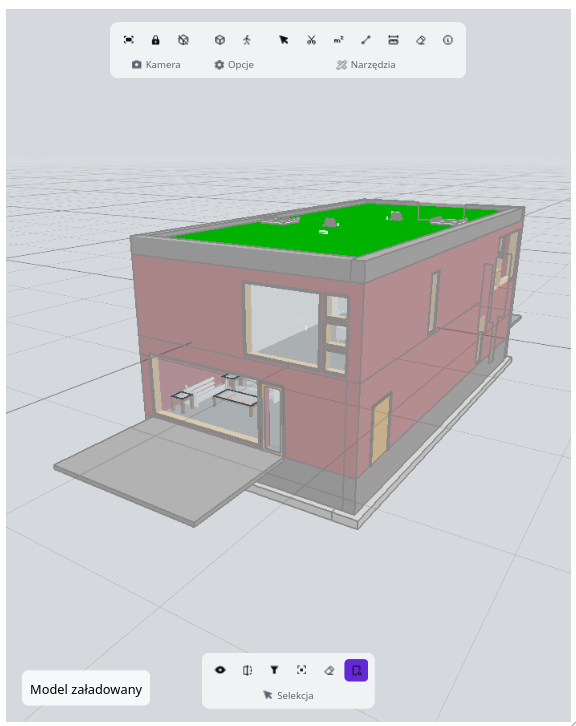

System AMAGE posiada własną wbudowaną przeglądarkę modeli IFC, która pozwala na wizualizację modeli 3D bezpośrednio w aplikacji mobilnej. Ze względu na wykorzystanie natywnego silnika graficznego urządzenia mobilnego, przeglądarka ta oferuje wysoką wydajność i płynność działania. Wybór kompresowanych modeli FRAG, które system automatycznie konwertuje z modeli IFC, pozwala na szybkie ładowanie i renderowanie złożonych struktur budowlanych. Interfejs przeglądarki dostępny jest bezpośrednio z widoku menu głównego.
Interfejs jest interfejsem uproszczonym w stosunku do głównej przeglądarki dostępnej w wersji Desktop.
Więcej informacji: Przeglądarka modeli IFC - wersja Desktop
